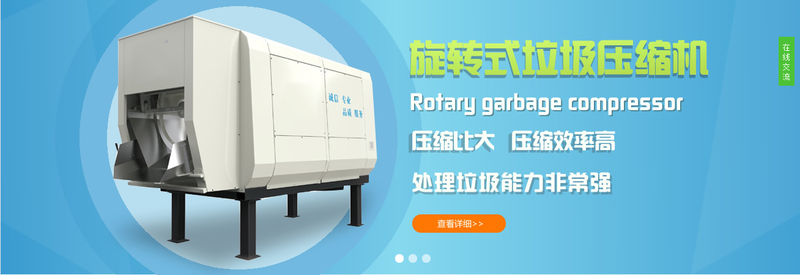

1. 设备名称：旋转式垃圾压缩贮存机

2. 设备型号：KJ-14-A（配自动倾倒机）

3. 设备数量：壹套

4. 设备用途：用于项目生活垃圾的压缩、贮存。

5. 基本要求：全封闭结构，完全实现垃圾与外界的隔离。

u 每天垃圾的压缩贮存，设备不得有任何抛撒、泄漏。

u 设备筒体材料，筒内叶片全部为SUS304，S=3mm。

u 设备外壳及机架全部为Q235A型材，厚度不小于5mm。

u 设备设计合理先进，运行稳定可靠，操作方便，噪音小于70db。

二、设备性能

1. 主要技术参数

u 外形尺寸：7030×2000×2920mm

u 筒内容积：14m³

u 总重量：4600kg

u 总功率：7kw

u 工作时间：24小时/天

u 压缩比：2.5:1

u 排出能力：≥0.5m³/min

三、 主要技术说明

1. 机体材质：设备主框架Q235A材料，厚度不得低于5mm。外壳

Q235高张力板，厚度1.5mm，表面防腐两底两面油漆。

2. 滚筒材料：设备内胆SUS304不锈钢板，厚度3mm。

3. 筒内叶片：SUS304不锈钢板，厚度4mm。

4. 驱动装置：主要是利用马达减速机，以链条齿轮带动滚筒旋转，马达采用高效能变频器控制，能自动控制滚筒的转速，能提供各种影响设备正常运转的保护方式（如过电流、过电压、过载安全防护等），有效保护设备正常运行和各部件的使用寿命。

主电机：380V、50HZ、≥3kw，采用“ABB”高品质电机。

回转数：≥2R/min

噪声检测：≤70db

设备主体使用期限：≥10年

控制模式：现场

5. 排出装置：材料     Q235A    Φ1200mm    厚度12mm

油缸压力：63×300mm，推力1.5T

油缸电机：   380V     50HZ      1.5kw

设备具有自锁功能

润滑装置：采用手拉式注油器、铝管通道

6. 除臭消毒功能：

与本体设备联动，喷头设备在垃圾进口出，当垃圾投入时自动喷洒，药箱液面自动检控，液位不足时可发生报警提示。

药箱容量    ≥30L

药箱材质    SUS304不锈钢，厚1.5mm

电    机    220V      50HZ      120W

喷头压力    ≥5kg/cm²

除臭消毒液100%生物可分解酵素浓缩液脱臭，可与水混合不燃烧，不具爆炸性、无毒、无过敏、无腐蚀性。

7. 渗滤液收集槽：将垃圾投入时产生的污水，收集由塑料管排至污

水处理设备。

材  质     SUS304不锈钢板

排污管     Φ100mmPVC管

8. 投入口及自动倾倒机：由Q235A制作厚度5mm，置于设备上方，

设有自动卷帘启闭式装置，配合设备联动。

驱动方式     电机驱动

9. 自动倾倒机：设置在设备的前方，配合标准制式240L塑料垃圾收

集桶使用。

驱动方式     电机驱动

电   机      “宁波中天”带电磁刹车

      380V     50HZ    1.5kw

10. 机架本体：Q235A，厚度5mm，上方配置报警灯两只，工作时

警灯闪亮，以予提示。

11. 电气控制系统：

PLC、变频器、全程程序自动化

PLC---LG、K7m---DR40U型

变频器----台资三基，S1100-4T，3.7G型，

详见产品操作手册。

电气配件------施耐德品牌     优质产品

电气总功率     ≥8kw
